가변 저항이란? 구조와 활용 예시 정리

오늘은 사용자가 저항값을 직접 조절할 수 있는 가변 저항의 원리와 실제 활용 예제를 알아보겠습니다.

1. 가변 저항란 무엇인가요?

가변 저항(Variable Resistor)는 저항값을 외부에서 조절할 수 있는 저항입니다. 회전식 또는 슬라이드식으로 작동하며, 회로의 전압이나 전류를 미세하게 조정하는 데 사용됩니다.

일상에서 자주 사용하는 볼륨 조절 노브, 밝기 조절기, 센서 감도 조절 등에도 모두 가변 저항가 사용됩니다.

2. 가변 저항의 기본 구조

가변 저항는 보통 다음과 같은 세 가지 주요 부품으로 구성됩니다.

• 고정 저항 트랙: 내부에 저항 성분이 코일 또는 트랙 형태로 배치됨
• 와이퍼(Wiper): 회전하거나 슬라이드되며 트랙을 따라 움직이는 접촉점
• 출력 단자 3개: 입력, 와이퍼(가변), GND와 연결

와이퍼의 위치에 따라 전체 저항 중 사용되는 부분이 달라지고, 이에 따라 회로의 저항값이 바뀌는 구조입니다.

3. 가변 저항의 주요 종류

• ① 포텐셔미터 (Potentiometer): 회전식으로 조정, 오디오 볼륨 등

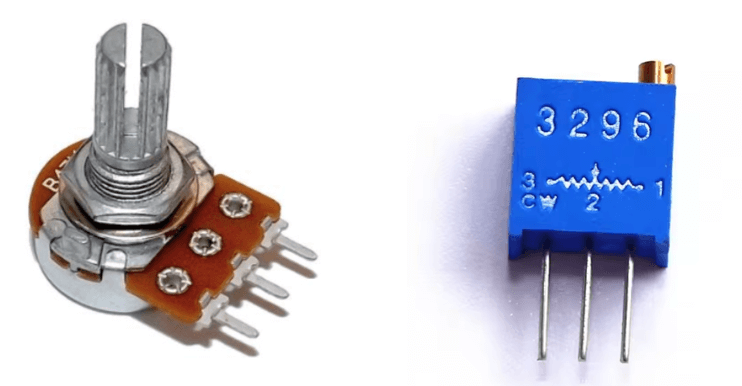

• ② 트리머 (Trimmer): PCB에 직접 장착하여 미세 조정용
• ③ 슬라이드 저항: 슬라이드 방식으로 길게 조정 가능

종류에 따라 조정 방식이나 용도가 달라지므로, 목적에 맞는 부품을 선택해야 합니다.

4. 실제 활용 예시

① 오디오 볼륨 조절

스피커의 음량 조절은 전류의 흐름을 가변 저항로 제어하여 실현됩니다. 회전 노브를 돌리면 와이퍼가 움직이며 출력 전류의 흐름이 변하여 오디오 음량이 조절 됩니다.

② 조명 밝기 조절

LED 조명에서 밝기를 조절할 때도 가변 저항를 이용해 전류를 조절할 수 있습니다. 이는 전력 소비량을 줄이거나, 사용 환경에 따라 밝기를 최적화할 수 있게 해줍니다.

③ 센서 감도 조절

온도 센서, 조도 센서, 적외선 센서 등 다양한 센서 회로에서 민감도 조정에 사용됩니다. 트리머를 통해 감지 범위를 세밀하게 설정할 수 있습니다. 주로 PCB 에 부착되어 드라이버를 사용 미세한 감도를 조절합니다.

④ 마이크 회로에서 게인 조절

마이크 앰프 회로에서 입력 신호의 증폭 정도(게인)를 가변 저항를 통해 조정하여 음질과 음량을 최적화합니다.

보통 오디오 믹서 같은 경우에도 수많은 감도조절 가변 저항이 내장되어 음량 및 음질을 컨트롤합니다.



5. 주의사항 및 팁

• 가변 저항은 기계적 마모에 취약하므로 수명에 유의
• 트리머는 드라이버로만 조절 가능하므로 외부 사용자 조정에는 부적합
• 와이퍼와 접점 상태가 불량하면 신호 노이즈 발생 가능성 있음

6. 결론

가변 저항는 조정 가능한 저항값을 제공하여 회로의 유연성과 제어력을 높여주는 중요한 부품입니다. 구조와 동작 원리를 이해하고, 적절한 용도에 따라 선택하면 다양한 프로젝트에서 효과적으로 활용할 수 있습니다.
