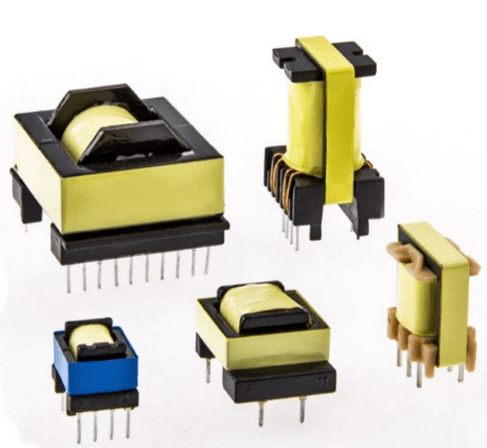

SMPS 회로에서 인덕터의 역할: 에너지 저장과 필터링

안녕하세요! “Circuit DesCY”입니다. 스위칭 모드 전원(SMPS)은 고효율 전원 공급 방식으로 널리 사용됩니다. 이 글에서는 SMPS에서 인덕터가 수행하는 핵심 역할인 에너지 저장과 전압 필터링 기능에 대해 쉽게 설명합니다.

1. SMPS란 무엇인가?

SMPS(Switching Mode Power Supply)는 트랜지스터 등의 스위칭 소자를 고속으로 켜고 끄는 방식으로 에너지를 전달하는 전원 회로입니다. 높은 효율, 경량화, 소형화가 가능해 다양한 전자기기에 채택되고 있습니다.

2. 인덕터는 어떤 역할을 할까?

SMPS 회로에서 인덕터는 두 가지 중요한 역할을 수행합니다:

• ✅ 에너지 저장: 스위칭 소자가 ON일 때 자기장 형태로 에너지를 저장
• ✅ 전압 필터링: 스위칭에서 발생하는 노이즈를 제거하고 출력 전압을 평탄하게 유지

이 두 기능은 SMPS 회로의 효율성과 출력 품질을 좌우하는 핵심 요소입니다.

3. 동작 원리: 벅 컨버터 예시

대표적인 SMPS 회로인 벅(Buck) 컨버터를 예로 들어보면 인덕터의 역할이 명확해집니다.

🔹 스위칭 소자 ON

전류가 인덕터를 통해 흐르며 자기장이 형성됩니다. 이때 인덕터는 에너지를 저장하고 동시에 출력 전압을 공급합니다.

🔹 스위칭 소자 OFF

스위칭이 OFF 되면 인덕터는 저장된 자기 에너지를 해방하며 전류를 지속적으로 공급합니다. 이로 인해 출력이 순간적으로 끊기지 않고 안정적으로 유지됩니다.

이러한 연속적인 에너지 전달 덕분에 SMPS는 효율이 높고 안정적인 전원 공급이 가능합니다.

4. 출력 필터 역할

스위칭 동작은 펄스 형태의 전압을 만들기 때문에, 인덕터는 커패시터와 함께 로우패스 필터를 구성해 고주파 노이즈를 제거합니다.

이 과정에서 인덕터는 전류 흐름을 일정하게 유지시키며, 출력 전압의 리플(ripple)을 줄여 안정적인 DC 전압을 제공합니다.

5. 인덕터 선택 시 고려 요소

SMPS에 적합한 인덕터를 선택할 때는 다음 요소들을 고려해야 합니다:

• ✔️ 인덕턴스 값 (µH~mH): 스위칭 주파수와 출력 조건에 따라 결정
• ✔️ 정격 전류: 인덕터가 견딜 수 있는 최대 전류
• ✔️ 포화 전류: 자기장이 포화되기 전까지의 한계 전류
• ✔️ 직류 저항(DCR): 낮을수록 전력 손실이 적고 효율이 높음

인덕터가 포화되거나 과열되면 SMPS 회로의 안정성이 크게 떨어지므로, 충분한 여유를 두고 선택하는 것이 좋습니다.

6. 마무리 요약

• ✔ 인덕터는 SMPS 회로의 핵심 부품으로, 에너지를 저장하고 전압을 안정화하는 역할을 수행합니다.
• ✔ 스위칭 타이밍에 맞춰 전류를 지속시켜 효율적인 에너지 전달을 가능하게 합니다.
• ✔ 출력 전압의 리플을 줄이고 고주파 노이즈를 억제하는 데 기여합니다.
• ✔ 회로 특성과 부하 조건에 맞는 인덕턴스 값과 전류 용량을 고려해 선택해야 합니다.



SMPS(스위칭 모드 전원 공급 장치)에서 인덕터의 주요 역할은 스위칭 과정에서 발생하는 에너지를 저장하고, 필요할 때 방출하여 안정적인 DC 전압을 만드는 것입니다. 인덕터는 에너지를 자기장 형태로 잠시 저장했다가, 스위치가 꺼질 때 저장된 에너지를 방출하여 전압과 전류의 불규칙한 리플을 줄이고, 원하는 전압 레벨로 변환하는 데 기여합니다.
