전자 회로를 처음 접할 때 가장 기본적이면서도 혼동하기 쉬운 부품이 다이오드(Diode)입니다. 작동 원리 자체는 비교적 단순하지만, 용어나 기호는 처음 보는 사람에게 낯설 수 있습니다.
이 글에서는 **다이오드를 이해하는 데 꼭 필요한 기본 용어들**을 초보자 관점에서 쉽고 간단하게 정리해드립니다. 전자공학 공부를 시작했거나, DIY 회로를 구성하려는 분들께 도움이 될 것입니다.
1. 다이오드 (Diode)
전류를 **한 방향으로만 흐르게** 하는 반도체 부품. 대표적으로 정류, 보호, 표시 등에 사용되며, **애노드(+) → 캐소드(–)** 방향으로만 전류가 흐릅니다.
2. PN 접합 (PN Junction)
다이오드는 **P형 반도체와 N형 반도체가 맞닿아 만들어지는 구조**입니다. 이 접합부에서 전류가 흐르거나 차단되는 현상이 발생합니다.
3. 정방향 바이어스 (Forward Bias)
다이오드의 애노드에 (+), 캐소드에 (–) 전압을 가한 상태. 이때 전류가 흐를 수 있으며, 다이오드가 ‘도통’ 상태가 됩니다.
4. 역방향 바이어스 (Reverse Bias)
애노드에 (–), 캐소드에 (+) 전압이 걸린 상태. 다이오드는 전류를 차단하며 ‘차단’ 상태가 됩니다.
5. 순방향 전압 (Forward Voltage, Vf)
다이오드가 정방향으로 전류를 흐르게 하려면 일정 이상의 전압이 필요합니다. 일반적인 실리콘 다이오드는 약 0.7V, LED는 색상에 따라 1.8V~3.3V 정도입니다.
6. 역방향 항복 전압 (Reverse Breakdown Voltage)
다이오드에 역방향 전압이 너무 크게 걸릴 경우, 차단 능력이 깨지며 전류가 급격히 흐르는 지점입니다. 일반 다이오드는 이 전압을 넘기면 고장나며, 제너 다이오드는 이 특성을 활용합니다.

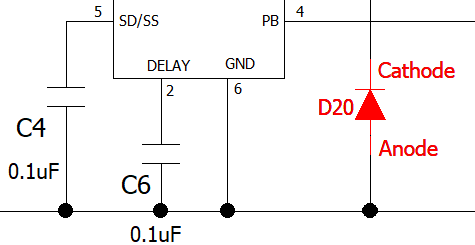

7. 애노드(Anode) / 캐소드(Cathode)
- 애노드: (+) 극, 다이오드에서 전류가 들어오는 쪽
- 캐소드: (–) 극, 전류가 나가는 쪽
보통 다이오드 외형에서 줄무늬 있는 쪽이 캐소드입니다.
8. 정류(Rectification)
교류(AC)를 직류(DC)로 바꾸는 과정. 다이오드는 **정류 회로의 핵심 부품**으로, 브리지 정류기 등에 사용됩니다.
9. 쇼트키 다이오드 (Schottky Diode)
순방향 전압이 낮고, 빠른 스위칭이 가능한 다이오드 종류. 전력 효율이 중요한 회로에 자주 사용됩니다.
10. 제너 다이오드 (Zener Diode)
역방향 전압이 일정 수준에 도달하면 **전류를 흐르게 하는 특수 다이오드**. 전압 안정화(정전압 회로)에 사용됩니다.
11. 플라이백 다이오드 (Flyback Diode)
릴레이, 모터 같은 유도성 부하와 함께 사용되어 **역전압으로부터 회로를 보호**하는 다이오드입니다.
12. LED (Light Emitting Diode)
전류가 흐를 때 **빛을 내는 다이오드**. 계기판, 상태 표시등, 조명 등 다양한 용도로 활용됩니다.
13. 클램핑 (Clamping)
다이오드를 이용해 회로의 전압이 **특정 수준 이상으로 올라가지 않도록 막는 기능**. 주로 제너 다이오드를 활용합니다.

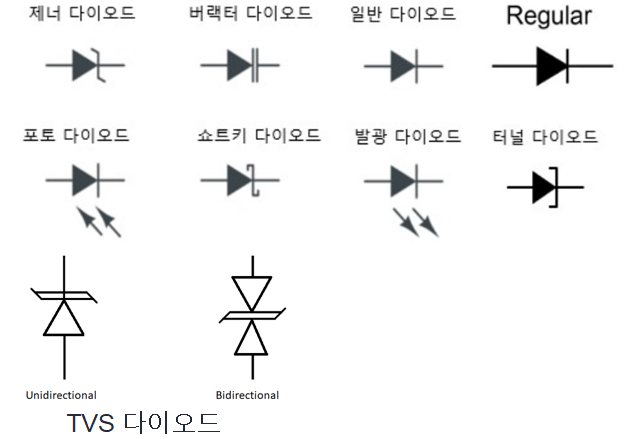

14. 다이오드 심볼
회로도에서 다이오드는 다음과 같은 기호로 표시됩니다:
15. 역전류 (Reverse Current)
역방향 바이어스 상태에서도 아주 미세하게 흐를 수 있는 전류. 이상적으로는 0이어야 하지만, 실제로는 소량 존재합니다.
16. 역회복 시간 (Reverse Recovery Time)
다이오드가 정방향에서 역방향으로 바뀌었을 때, 완전히 차단되기까지 걸리는 시간. 고속 회로에서는 이 값이 작을수록 유리합니다.
17. SMD 다이오드 (Surface Mount Diode)
표면 실장형 다이오드로, 회로 기판에 **소형 부품 형태로 납땜**되어 사용됩니다. 공간 절약이 필요한 스마트기기 등에서 필수적입니다.
18. 브리지 정류기 (Bridge Rectifier)
4개의 다이오드를 조합하여 **양 방향의 교류를 모두 직류로 변환**하는 회로. AC-DC 변환기의 기본 구조입니다.
결론
다이오드는 전자 회로에서 가장 기본적이면서도 다양한 역할을 수행하는 부품입니다. 용어들을 정확히 이해하면 **회로도 해석, 부품 선택, 실습 설계**까지 훨씬 수월해집니다.
이 글이 전자공학 입문자 여러분에게 **다이오드 개념을 체계적으로 익히는 데 도움이 되기를 바랍니다.**
“기초 용어부터 익히는 것이 탄탄한 전자 지식의 첫걸음입니다.”
지금까지 “Circuit DesCY” 였습니다.
