안녕하세요! Circuit DesCY 입니다. 방문해주셔서 감사합니다. 이번 포스팅은 전자기기를 안정적으로 작동시키기 위해 꼭 필요한 부품, "인덕터" 기본 원리부터 살펴보도록 하겠습니다.
1. 인덕터란 무엇인가?

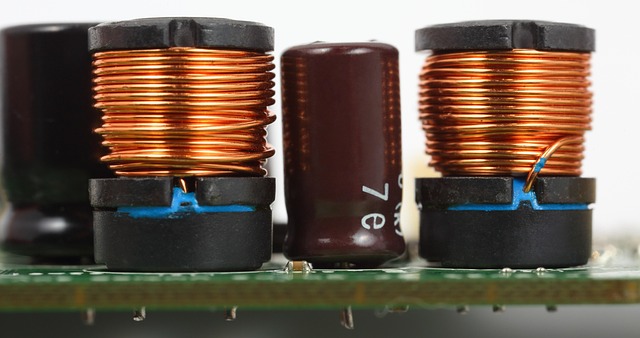

인덕터는 전류가 흐를 때 자기장을 생성하며, 그 자기장을 통해 에너지를 저장하는 수동소자입니다. 일반적으로 도선을 코일 형태로 감아 만든 구조이며, 자기유도 작용을 통해 회로의 전류 특성을 조절하는 역할을 합니다.
단위는 Henry (H)이며, 일반적으로 mH(밀리헨리), μH(마이크로헨리) 단위로 사용됩니다.
2. 인덕터의 기본 원리
인덕터는 패러데이의 전자기 유도 법칙에 따라 작동합니다. 전류가 인덕터를 통과하면 자기장이 형성되며, 이 자기장이 변화할 때 다시 전압이 유도되어 전류의 변화를 방해합니다.
⏱ 전류 변화에 대한 저항
- 전류가 증가하려고 하면 → 인덕터는 반대 방향의 전압을 생성하여 증가 속도를 늦춤
- 전류가 갑자기 끊기면 → 자기장이 붕괴되며 역전압이 발생
이 특성 덕분에 인덕터는 전류를 부드럽게 흐르게 하는 역할을 수행하며, 스파이크 전압을 억제하거나, 특정 주파수만 통과시키는 필터로도 사용됩니다.
3. 인덕터의 주요 사양
- 인덕턴스 (L): 자기장의 세기, 단위는 Henry
- 정격 전류: 인덕터가 견딜 수 있는 최대 전류
- DC 저항(DCR): 코일 자체의 직류 저항 (낮을수록 좋음)
- Q값: 품질 계수로, 인덕터의 효율을 나타냄
4. 인덕터의 전원 회로 내 역할
🔋 1) 스위칭 전원(SMPS) 필수 부품
인덕터는 DC-DC 컨버터에서 에너지 저장 및 전압 변환 역할을 합니다. 특히 Buck, Boost, Buck-Boost 회로에서 핵심적으로 사용됩니다.
⚡ 2) 전원 라인의 노이즈 필터링
인덕터는 고주파 성분을 차단하는 역할을 하여, 회로에 유입되는 전원 노이즈를 줄이는 데 사용됩니다. 콘덴서와 함께 LC 필터를 구성해 안정적인 전원을 공급합니다.
🔄 3) 회로 보호
스위칭 소자가 갑작스럽게 OFF될 때, 인덕터는 자기장의 붕괴로 인한 역전압(Back EMF)을 생성합니다. 이 때 쇼트다이오드 등과 조합되어 회로를 보호하는 역할을 합니다.
🎚 4) 오디오 및 RF 회로의 필터 구성
인덕터는 특정 주파수를 걸러내는 필터로도 사용됩니다. 콘덴서와 함께 저역통과(LC 필터), 대역통과, 공진 회로 등 다양한 필터 구조에 활용됩니다.
5. 인덕터의 실전 응용 예
- 스마트폰 충전 회로 (Boost 컨버터)
- 컴퓨터 메인보드 전원부 (VRM, 코어 전압 안정화)
- LED 조명 안정화 회로
- FM 라디오 튜너 회로
- 전기차 배터리 관리 시스템(BMS)
6. 인덕터 사용 시 주의사항
- 정격 전류 초과 시 발열 또는 손상 가능
- 코어 재질에 따라 특성이 다름 (철심, 페라이트 등)
- PCB에서 자기 간섭 고려 → 인덕터 간 거리 확보
팁: 고속 회로나 민감한 회로에서는 저 ESR 콘덴서와 함께 사용하면 노이즈 억제에 더욱 효과적입니다.
7. 마무리
인덕터는 전자회로에서 전류 제어, 노이즈 필터링, 에너지 저장 등 다양한 역할을 수행합니다. 특히 전원 회로나 고주파 회로에서 핵심적인 부품이므로, 그 원리와 특성을 잘 이해하는 것이 중요합니다.
