정류 다이오드 vs 제너 다이오드: 차이점과 사용법 완벽 비교

다이오드(Diode)는 전류를 한 방향으로 흐르게 하는 전자 부품으로, 다양한 형태와 용도에 따라 세분화됩니다. 그중에서도 정류 다이오드(Rectifier Diode)와 제너 다이오드(Zener Diode)는 가장 많이 사용되는 두 종류입니다.

두 부품은 이름은 비슷하지만, 작동 원리, 사용 목적, 전류 흐름 방식 등에서 명확한 차이가 있습니다. 이 글에서는 정류 다이오드와 제너 다이오드의 차이점을 명확하게 비교해드립니다.



1. 정류 다이오드란?

정류 다이오드는 **전류를 한 방향(정방향)으로만 흐르게 하는** 가장 기본적인 다이오드입니다. 주로 교류 전압을 직류로 변환하는 정류 회로에서 사용됩니다.

주요 특징

• 정방향 도통: 애노드(+) → 캐소드(–) 방향일 때만 전류 흐름
• 역방향 차단: 반대 방향일 경우 전류 흐르지 않음
• 용도: AC → DC 변환, 역류 방지, 보호 회로 등
• 대표 제품: 1N4001, 1N5408 등

정류 다이오드는 일반적으로 **고전류에 강하고, 역방향 전압에 매우 민감하게 반응**하여 전류를 차단합니다.

2. 제너 다이오드란?

제너 다이오드는 **특정 전압 이상일 때만 역방향으로 전류를 흐르게 하는** 특수 다이오드입니다. 이 기능을 통해 정해진 전압을 유지하거나, 회로를 안정화하는 데 사용됩니다.

주요 특징

• 정방향: 일반 다이오드처럼 작동 (전류 흐름 가능)
• 역방향: 특정 전압 이상에서는 전류가 흐름 (항복 작동)
• 용도: 전압 조정, 기준 전압 생성, 회로 보호
• 대표 제품: 1N4733 (5.1V), 1N4742 (12V) 등

예를 들어, 5.1V 제너 다이오드는 역방향으로 5.1V 이상이 입력되면 전류를 흘려 **전압을 5.1V로 클램핑**하는 동작을 합니다.

3. 주요 차이점 비교

항목	정류 다이오드	제너 다이오드
작동 방향	정방향만 도통	정방향 + 역방향(제너 전압 이상)
역방향 전압	차단 (항복 시 파손)	지정 전압 이상에서 동작
주요 용도	정류, 전원 보호	전압 조정, 기준 전압 생성
대표 회로	정류 회로, 역류 방지 회로	전압 레귤레이터, 클램핑 회로
정격 전류	대전류 가능	소전류 중심
가격/구매 난이도	저렴, 매우 흔함	다양한 전압대 선택 가능

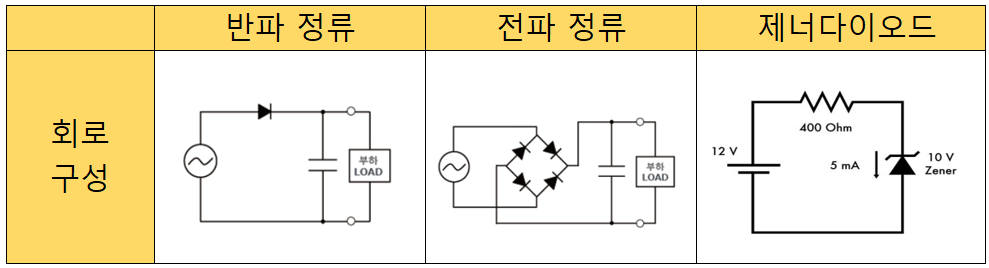

4. 회로 적용 예시

✅ 정류 다이오드 예

• AC 어댑터의 DC 변환 회로
• 릴레이, 모터 역전류 차단 회로
• 스위칭 전원에서 다이오드 브리지 구성

✅ 제너 다이오드 예

• 마이크로컨트롤러(MCU) 입력 보호
• 간단한 전압 조정 회로
• 정전기(Electrostatic Discharge) 보호 회로

5. 선택 시 주의사항

• 정격 전압/전류 확인: 예상되는 동작 조건보다 여유 있는 제품 선택
• 온도와 내구성 고려: 반복 사용 시 온도 상승 고려
• 데이터시트 확인: 항복 전압, 역전류, 누설 전류 등 확인 필수

6. 결론

정류 다이오드와 제너 다이오드는 외형은 비슷해도, 역할은 전혀 다릅니다. 전류 흐름을 제어하고 역류를 막고 싶다면 정류 다이오드를, 전압을 안정화하거나 클램핑이 필요하다면 제너 다이오드를 선택하시면 됩니다.

전자 회로의 목적과 동작 조건을 정확히 이해하고, 그에 맞는 다이오드를 올바르게 선택하는 것이 회로 안정성과 수명 향상의 핵심입니다.

“다이오드는 단순한 부품이 아닙니다. 그 역할을 제대로 알면 회로 설계가 훨씬 쉬워집니다.”

지금까지 “Circuit DesCY” 였습니다.
