쇼트키 다이오드의 특징과 활용 예시 – 빠른 전자 회로의 핵심 부품

전자 회로에서 **빠른 응답 속도와 낮은 전압 손실**이 필요한 경우, 일반적인 정류 다이오드 대신 사용되는 것이 바로 쇼트키 다이오드(Schottky Diode)입니다.

이번 글에서는 쇼트키 다이오드의 구조적 특징, 일반 다이오드와의 차이점, 그리고 실무에서의 활용 예시까지 전자공학 초보자도 이해할 수 있도록 정리하였습니다.

1. 쇼트키 다이오드란?

쇼트키 다이오드는 금속-반도체 접합(Metal-Semiconductor Junction)으로 구성된 특수한 다이오드입니다. 일반적인 PN 접합 다이오드와 달리, **전자가 PN 접합을 거치지 않기 때문에 응답 속도가 매우 빠릅니다.**

이 다이오드는 독일의 물리학자 Walter H. Schottky의 이름을 따서 명명되었습니다.

2. 주요 특징

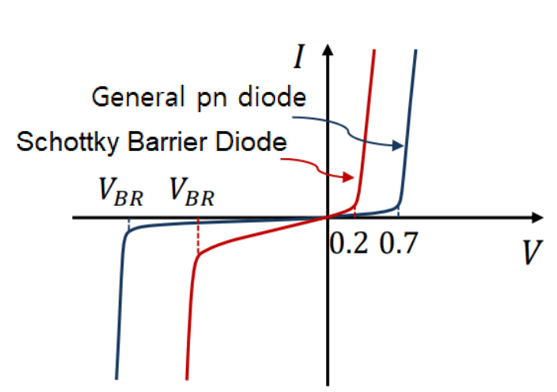

• ① 낮은 순방향 전압 강하: 일반 실리콘 다이오드는 약 0.7V의 전압 강하가 있으나, 쇼트키 다이오드는 보통 0.2~0.4V 수준입니다.
• ② 빠른 스위칭 속도: 소자의 구조상 정·역방향 전환이 빠르기 때문에 고속 회로에 적합합니다.
• ③ 낮은 리커버리 시간: 캐리어 저장이 거의 없기 때문에 역회복 시간(Reverse Recovery Time)이 매우 짧음
• ④ 높은 누설 전류: 대신 역방향에서 누설 전류가 크고 역전압 내성이 낮음

이러한 특성 때문에, 쇼트키 다이오드는 속도가 중요한 회로나 전력 손실을 최소화해야 하는 회로에서 널리 사용됩니다.

3. 일반 다이오드와의 차이점

항목	일반 다이오드	쇼트키 다이오드
접합 구조	PN 접합	금속-반도체 접합
순방향 전압	약 0.6~0.7V	약 0.2~0.4V
스위칭 속도	보통	매우 빠름
역전압 내성	높음	낮음
누설 전류	낮음	비교적 높음
주 용도	정류, 보호 회로	고속 스위칭, 효율 개선

4. 쇼트키 다이오드의 활용 예시

① 스위칭 전원 회로(SMPS)

고속 스위칭이 반복되는 스위칭 전원 회로에서는 정류 손실과 역복구 시간이 매우 중요한 요소입니다. 쇼트키 다이오드는 빠른 반응 속도와 낮은 전압 강하 덕분에 **전력 효율을 높이는 데 유리**합니다.

② 디지털 회로 클램핑

디지털 신호가 과도하게 상승할 때, 쇼트키 다이오드를 병렬로 연결하면 과전압을 빠르게 클램핑(clamping)할 수 있습니다. MCU, FPGA 등의 입력 보호 회로에서 활용됩니다.

③ 역전류 방지 회로

배터리 충전 회로나 이중 전원 회로에서 전류가 역방향으로 흐르는 것을 막기 위한 보호 다이오드로도 자주 사용됩니다. 이때 낮은 전압 강하로 인한 전력 손실을 최소화할 수 있습니다.

④ 태양광 발전 시스템

태양광 모듈의 병렬 회로에서는 쇼트키 다이오드를 사용해 **어두운 패널로의 역류를 방지**하고, 전체 시스템의 **에너지 효율을 향상**시킵니다.



5. 사용 시 주의사항

• 역방향 전압 한계: 일반 다이오드보다 낮은 경우가 많으므로 정격 전압 확인 필수
• 온도 특성: 누설 전류가 온도에 따라 급격히 증가할 수 있어 고온 환경에서는 주의 필요
• 데이터시트 확인: 순방향 전압, 정격 전류, 역전압 등을 반드시 검토해야 함

6. 대표 제품 예

• 1N5819: 1A, 40V 쇼트키 다이오드 – 일반 소형 회로에 적합
• SS34: 3A, 40V SMD 타입 – SMPS에 자주 사용
• MB6S + 쇼트키 조합: AC-DC 컨버전 회로용

7. 결론

쇼트키 다이오드는 단순히 다이오드의 한 종류가 아니라, 빠른 반응 속도와 낮은 전압 손실을 필요로 하는 고효율 회로의 필수 부품입니다.

정류나 스위칭처럼 속도와 효율이 중요한 회로를 설계할 때, **전통적인 정류 다이오드보다 쇼트키 다이오드가 훨씬 유리**할 수 있습니다.

“속도가 중요한 회로엔, 쇼트키 다이오드가 정답입니다.”
