발광 다이오드(LED)의 원리와 응용 – 빛을 만드는 반도체 기술

오늘날 우리가 사용하는 대부분의 조명, 디스플레이, 전자기기에는 빠짐없이 포함되어 있는 부품이 있습니다. 바로 LED(발광 다이오드, Light Emitting Diode)입니다.

작고 효율적이며 긴 수명을 가진 이 부품은 **빛을 만들어내는 반도체 소자**로, 전자공학에서 매우 중요한 위치를 차지하고 있습니다. 이 글에서는 LED의 작동 원리, 구조, 그리고 실생활 속 응용 사례를 알기 쉽게 정리합니다.

1. 발광 다이오드란?

발광 다이오드는 전류가 흐를 때 빛을 발산하는 다이오드입니다. 기본적으로 PN 접합을 기반으로 하며, 정방향 전압이 인가되었을 때 전자가 정공과 결합하면서 에너지를 방출하게 되고, 그 에너지가 빛의 형태(광자)로 나오게 됩니다.

이 현상은 물리적으로 전자-정공 재결합에 따른 에너지 밴드 간 전이이며, 이를 광전자 방출(Electroluminescence)이라 부릅니다.

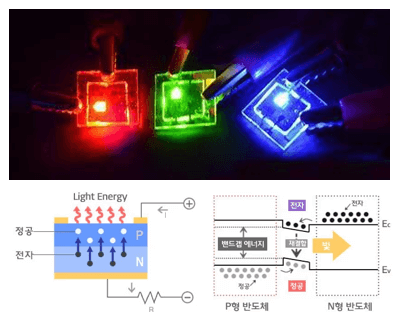

2. LED의 구조와 동작 원리

① PN 접합 기반

LED는 일반적인 다이오드처럼 P형 반도체와 N형 반도체의 접합으로 이루어져 있으며, 전류는 애노드(+)에서 캐소드(–) 방향으로 흐릅니다.

② 에너지 준위와 빛의 색

전자가 정공과 만나면서 떨어뜨리는 에너지의 양이 곧 **빛의 파장(색상)**을 결정합니다. 반도체 재료에 따라 다음과 같이 색이 달라집니다:

• 적색: 갈륨 아세나이드(GaAs)
• 녹색: 인듐 갈륨 나이트(InGaN)
• 청색: 실리콘 카바이드(SiC) 또는 GaN
• 백색: 청색 LED + 황색 형광체 조합

3. LED의 주요 특성

• 낮은 전력 소비: 고효율 발광으로 에너지 절약에 탁월
• 장수명: 수명이 수만 시간에 달함
• 빠른 응답 속도: 마이크로초 단위에서 켜고 끌 수 있음
• 작은 크기: 소형 기기부터 대형 디스플레이까지 폭넓게 적용 가능

단, LED는 극성이 있는 부품이기 때문에 항상 정방향으로 연결되어야 하며, 전류 제한 저항 없이 사용하면 쉽게 손상될 수 있습니다.

4. LED의 응용 분야

① 조명 기술

가정용 전등, 거리 조명, 자동차 헤드램프 등에서 LED는 이미 백열등, 형광등을 대체하고 있습니다. 높은 광효율과 긴 수명 덕분에 전력 소비 절감과 유지 비용 절감에 기여하고 있습니다.

② 디스플레이 장치

TV, 스마트폰, 모니터 등의 디스플레이는 OLED, Mini LED, Micro LED 등으로 진화하며 더 밝고 더 선명한 색상을 표현하고 있습니다.

③ 신호 및 표시등

전자기기에서 동작 표시등, 자동차 방향지시등, 교통신호 등 **단순 시각적 정보 전달용**으로도 광범위하게 사용됩니다.

④ 적외선 LED(IR LED)

TV 리모컨, 센서, 감시 카메라 등에서 **적외선 영역의 비가시광 LED**가 사용되며, 이는 인간의 눈에는 보이지 않지만 전자기기가 인식할 수 있습니다.

⑤ 의료 및 산업 분야

LED는 살균(자외선 LED), 피부 치료, 광합성 조절(식물 재배) 등 다양한 산업 분야로도 응용이 확장되고 있습니다.

5. LED 선택 시 고려 사항

• 순방향 전압(V_f): 색상에 따라 다르며, 회로 설계에 맞는 전압 선택 필요
• 순방향 전류(I_f): 일반적으로 10~30mA 수준
• 광도(Luminous Intensity): 밝기의 정도 (단위: mcd)
• 발광각(Beam Angle): 빛이 퍼지는 각도

6. 결론

LED는 단순한 표시등을 넘어, 현대 전자공학의 핵심 부품으로 자리잡고 있습니다. 높은 효율과 다양한 색상 표현, 긴 수명 등의 장점 덕분에 **조명, 디스플레이, 센서, 의료 등** 거의 모든 분야에서 활용되고 있습니다.

LED의 작동 원리와 응용을 이해하면, 전자 회로뿐 아니라 우리가 사용하는 모든 디지털 기기 속에서의 LED 역할을 더 깊이 이해할 수 있습니다.

“빛나는 기술의 시작은 LED입니다.”
