트랜지스터 동작 원리 쉽게 정리: NPN, PNP, 증폭 vs 스위칭 구분법

전자 회로를 공부하다 보면 가장 먼저 접하게 되는 부품 중 하나가 바로 ‘트랜지스터’입니다.
하지만 처음 접하신 분들께는 다소 복잡하고 어렵게 느껴질 수 있는데요, 이번 글에서는 트랜지스터의 기본 동작 원리부터 NPN/PNP 트랜지스터의 차이, 그리고 증폭과 스위칭의 차이점까지 누구나 쉽게 이해할 수 있도록 정리해드리겠습니다.

---

1. 트랜지스터란 무엇인가요?

트랜지스터는 전기 신호를 증폭하거나 스위치처럼 전류의 흐름을 제어할 수 있는 능동 소자입니다.
총 세 개의 단자를 가지고 있으며, 각각 다음과 같은 역할을 합니다:

• 베이스(Base): 제어 입력
• 이미터(Emitter): 전류가 나가는 방향
• 컬렉터(Collector): 전류가 들어오는 방향

트랜지스터는 소신호를 크게 키우는 ‘증폭기’로도 사용되고, 회로를 ON/OFF 하는 ‘스위치’ 역할도 합니다.
이처럼 하나의 부품으로 다양한 기능을 수행하기 때문에 전자 회로 설계에서 빼놓을 수 없는 필수 소자입니다.

---

2. NPN과 PNP 트랜지스터, 무엇이 다를까요?

트랜지스터는 크게 NPN형과 PNP형 두 가지로 나눌 수 있습니다.
각 구조의 차이와 동작 방식은 아래 표와 같습니다.

구분NPN 트랜지스터PNP 트랜지스터

구분	NPN 트랜지스터	PNP 트랜지스터
주 캐리어	전자(electron)	정공(hole)
전류 흐름 방향	컬렉터 → 이미터	이미터 → 컬렉터
베이스 제어 방식	+ 전압을 인가	- 전압을 인가
일반적인 활용도	가장 널리 사용됨	특정 회로에 사용됨

💡TIP: 보통 NPN형이 더 많이 사용되며, 스위칭 회로나 증폭 회로 모두에 폭넓게 적용됩니다.

---

3. 트랜지스터는 어떻게 동작하나요?

트랜지스터의 동작 원리는 매우 간단하면서도 핵심적입니다.

✅ 증폭 작용

• 베이스(Base)에 작은 전류를 인가하면,
• 컬렉터(Collector)와 이미터(Emitter) 사이에 더 큰 전류가 흐르도록 제어합니다.
• 즉, 작은 입력으로 큰 출력을 얻는 구조입니다.

예: 마이크로폰의 미세한 소리를 크게 출력하는 오디오 회로

✅ 스위칭 작용

• 베이스에 일정 전압 이상이 가해지면 트랜지스터가 ON 상태가 되어 전류가 흐릅니다.
• 반대로 베이스에 전압이 없으면 OFF 상태로 전류가 차단됩니다.

예: 버튼을 누르면 LED가 켜지는 회로, 릴레이 제어 회로 등

---

4. 증폭 vs 스위칭, 어떻게 구분하나요?

항목증폭 모드스위칭 모드

항목	증폭 모드	스위칭 모드
동작 상태	선형 영역	포화 / 차단 영역
목적	작은 신호를 증폭	회로를 ON/OFF
응용 분야	오디오, 센서 회로 등	릴레이 제어, LED 제어 등
전류 흐름 제어	비례적 제어	단속 제어 (0 또는 1)

• 증폭 모드는 입력 신호에 비례하여 출력이 달라지며, 스위칭 모드는 완전히 켜지거나 꺼지는 ‘디지털’ 방식에 가깝습니다.

---

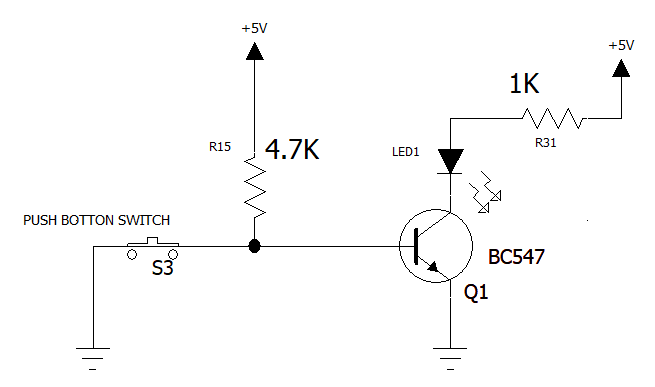

5. 초보자를 위한 실전 예제: LED 스위칭 회로

전자 실습을 처음 하신다면 다음 회로를 구성해보세요.

💡 필요한 부품:

• NPN 트랜지스터 (예: BC547)
• LED 1개
• 저항 (1kΩ)
• 전원(5V)
• 브레드보드, 점퍼선

🛠 회로 구성 방법:

1. 이미터(E): GND에 연결
2. 컬렉터(C): LED + 저항 → Vcc(5V) 연결
3. 베이스(B): 1kΩ 저항을 통해 스위치나 MCU 핀에 연결

→ PUSH BOTTON 스위치 S3를 누르고 있으면 LED1 은 Off가 상태이고, S3에서 손을 때면 베이스에 전압이 입력되어 트랜지스터가 Q1이 ON 되어 LED1 이 On 됩니다.

---

6. 트랜지스터 부품 선택 시 확인할 점

트랜지스터를 구매하거나 설계에 사용할 때는 다음 사항을 꼭 확인해주세요.

• ✅ 정격 전류 / 전압 (IC, VCE)
• ✅ 증폭률 (hFE)
• ✅ 스위칭 속도
• ✅ 패키지 종류 (TO-92, TO-220 등)
• ✅ 발열 및 방열 대책

부품 추천: BC547, 2N3904, TIP120
🔗 트랜지스터 인기 제품 모음 보러가기

---

7. 마무리: 한 문장 요약

트랜지스터는 전자 회로에서 ‘작은 신호로 큰 전류를 제어’하는 핵심 부품입니다.
구조와 원리만 제대로 이해하면 회로 설계가 훨씬 쉬워지며, 스위칭과 증폭 회로 모두 손쉽게 구현하실 수 있습니다.
